BOBINA DESMAGNETIZADORA

Aunque todos los TV color y Monitores que usan TRC (Tubo de Rayos Catódicos o cinescopios) cromáticos tienen incorporado un circuito desmagnetizador (o “degausing”) para eliminar todo rastro de magnetización de la “mascara de sombra” dentro del TRC y de otras partes metálicas externas como soportes, tornillos y abrazaderas que lo sujetan. En ocasiones el técnico se encuentra con fuertes “magnetizaciones” que afectan la correcta convergencia de los tres ases sobre los respectivos puntos de fósforo en la pantalla. Esto produce, que en algunas áreas de la pantalla las imágenes tengan colores notoriamente diferentes a los correctos.
En esos casos el técnico encargado de la reparación debe recurrir a un desmagnetizador, cuando el monitor carece de este servicio o cuando la mancha es muy difícil de reparar; esta herramienta no siempre se encuentra en los comercios de electrónica y de igual manera suele ser de gran valor, por lo tanto aquí se describe como se puede construir una bobina desmagnetizadora que servirá de gran ayuda en el taller a la hora de realizar una reparación.

MATERIALES PARA LA CONTRUCCION

  • Un trozo de tabla o madera de unos 35 x 35 cm.15 clavos de 3 o 3 1/2 pulgadas (7.5 a 9 cm
  • Aproximadamente 2Kg de alambre de cobre esmaltado #24 (0.5 mm de diámetro o 0.2mm2 de área)
  • Cinta aislanteHiloCable úplex
  • Clavija Interruptor, preferiblemente de tipo pulsador.
  • Pinzas
  • Martillo
  • Bisturí
  • Cable
  • Martillo
  • Regla
  • Cautín y Soldadura

COMO SE CONSTRUYE

  • Se corta un trozo de madera de 35 cm. X 35 cm.
  • Trazar una circunferencia de unos 25 a 30 cm. De diámetro sobre la madera aproximadamente. La puntilla del centro se hace únicamente para guiarse de la mitad de la circunferencia y no influye en ningún resultado del proyecto.


  • Forrar cada clavo con un trozo de cinta aisladora, para que el roce del metal no deteriore el esmalte del alambre.
  • Clavar sobre esa línea trazada los clavos con una separación entre ellos de unos 6 o 7cm y a una profundidad aproximada de 1,5 cm (solo lo suficiente para que queden firmes)

  • Una vez realizados los pasos anteriores ya tenemos lista la base para realizar la bobina desmagnetizadora

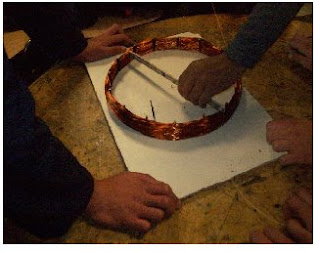

  • La bobina se realiza enrollando el alambre de cobre esmaltado, sobre la circunferencia de clavos. Y dejando los extremos del alambre visibles para su posterior utilización. Si se trata de una bobina para ser usada en una red eléctrica de 120VAC deberemos enrollar unas 600 a 700 vueltas, si es para 220VAC debemos enrollar unas 1200 a 1400. En este caso será utilizad en una de 120 V. La cantidad exacta no es critica, incluso se puede construir con menos espiras (500 o 1000) si se usa alambre un poco más fino.

  • Una vez completado el enrollado, se debe atar con un hilo en barios puntos, para que, el conjunto de alambres se mantenga unido al retirar los clavos.

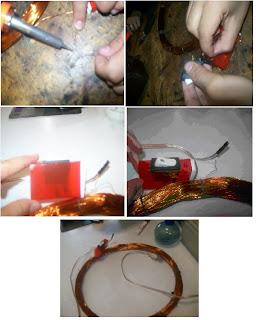

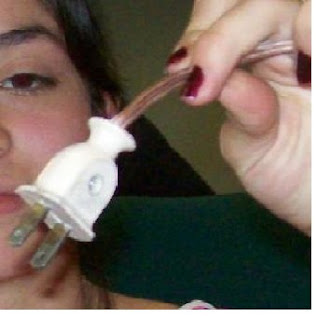

  • Unimos el cable úplex a la clavija

  • Se conecta una punta del cable úplex a un extremo del alambre haciendo un empalme y el otro extremo del alambre lo colocamos en una de las patitas del interruptor, podemos ayudarnos de una cajita para hacer mas estética la bobina.

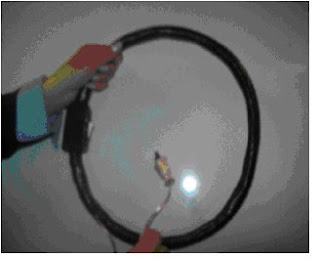

  • se procede a forrar todo el conjunto con cinta (tape) aislante, de forma de cubrirla totalmente dándole una consistencia firme al conjunto, preferiblemente dos o tres capas de cinta. Podemos realizar una cajita de cartón para dar firmeza al interruptor.Quedara algo parecido a un volante de automóvil, ver la fotografía.


Modo de uso:


Ahora procedemos a realizar la prueba teniendo en cuenta las anteriores indicaciones.

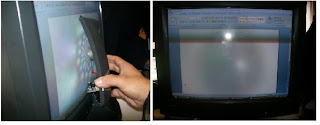

Para realizar la prueba debemos de disponer de un monitor previamente manchado. Si no lo tenemos podemos mancharlo acercando un imán al monitor, ya que este ejerce un fuerte campo magnético sobre la pantalla

Colocar la bobina frente a la pantalla a desmagnetizar a 2 o 3 centímetros de esta, conectarla, hacer movimientos circulares para cubrir toda el área de la pantalla, y alejarla progresivamente de esta, desconectar la bobina cuando esté suficientemente lejos (1m o más) hasta que desaparezca el campo magnético.
